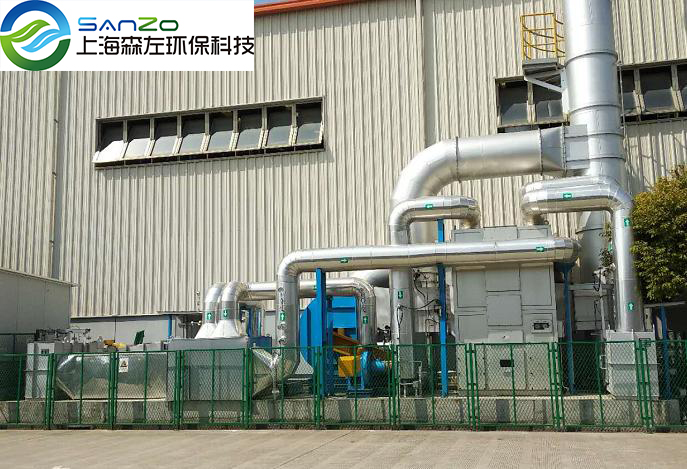

住友重机械減速机(上海)

1.标准与规范

《大气污染物综合排放标准》（GB16297-1996）

《采暖通风与空气调节设计规范》（GB50019-2015）

《上海市大气污染综合排放标准》（DB31/933 2015）

《通用用电设备配电设计规范》（GB50055-2011）

《工业企业厂界环境噪声排放标准》(GB12348－2008)

《工业企业设计卫生标准》(GBZ1－2010)

《恶臭污染物排放标准》（GB14554-93）

《钢结构设计规范》（GBJ50205-2001）

《环境保护法》

《大气污染防治法》

2.系统流程

2.1工艺废气经过前处理过滤器过滤系统经由浓缩风机送入转轮浓缩机进行浓缩，浓缩比为20倍；

经浓缩后的废气风量减少，浓度增加，达到后端设备的小型化及燃料消耗的节省。脱附气体的加热采用1台换热器，可有效地利用CTO排放热量，温度由热交换器旁路控制阀自动控制。

脱附气体量根据废气排放量自动控制(由脱附风量控制阀自动控制)，保持浓缩倍率及脱附浓度的稳定。

混合废气通过CTO主风机的增压，进入蓄热式催化氧化炉进行氧化。CTO的辅助电加热的输出由PLC自动控制，废气中的有机物浓度较高时，电加热输出减少或停止工作。

反吹风机给CTO在切换气流时提供吹洗风，防止未处理废气直接排放。同时向切换阀门提供密封空气，减少阀门的泄漏。

经处理后的废气通过烟囱排放到大气中。

2.2 系统自动应急装置

系统由PLC自动控制，通过传感器自动调节参数，感知故障或工作异常，报警或调整工作状态。

2.3 压力损失过大报警

对于可能堵塞造成压力损失过大的设备，如前处理过滤器、浓缩机及CTO炉等均带有压差开关，提供报警功能。

2.4 过热控制及报警

CTO炉内温度设定为400℃，超过设定温度，电加热自动调节供应，减少供热量，直至停止供热。在停止供热后温度继续上升(VOC供热量超过系统需求热量)，超过450℃，过热旁路风门自动打开，向炉内补充常温气体，降低温度。如过热旁路风门打开后，温度继续上升至500℃，系统停止工作。

3. 废气处理效率

3.1 挥发性有机物

项目	进气浓度mg/Nm3	排气浓度mg/Nm3	处理效率%	备注
浓缩机RC	28	1.4	95	?
催化氧化炉CTO	470	9.4	98	?
系统总量	28	1.93	约93	?

3.2 废气处理效率

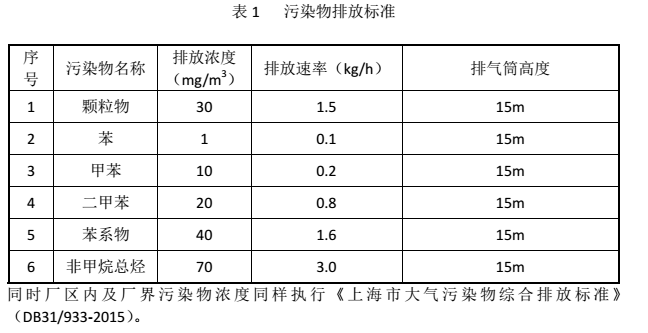

业主根据《上海市大气污染综合排放标准》（DB31/933 2015） 资料要求VOCs有组织排

放限值如下：

注：VOC处理系统完工后按设计参数检测处理结果，满足客户和当地环保排放要求，已交付使用。
