1. 标准与规范
《大气污染物综合排放标准》（GB16297-1996）
《河北省地方标准》（DB13/2322-2016）
《采暖通风与空气调节设计规范》（GB50019-2003）
《通用用电设备配电设计规范》（GB50055-2011）
《工业企业厂界环境噪声排放标准》(GB12348－2008)
《恶臭污染物排放标准》（GB14554-93）
《钢结构设计规范》（GBJ50205-2001）
《环境保护法》
《大气污染防治法》
2. 系统流程
工艺废气经过前处理过滤器过滤系统经由浓缩风机送入转轮浓缩机进行浓缩，浓缩比为20倍；经浓缩后的废气风量减少，浓度增加，达到后端设备的小型化及能量消耗的节省。
脱附气体的加热采用1台换热器，可有效地利用RTO排放热量，温度由热交换器旁路控制阀自动控制。
脱附气体量根据废气排放量自动控制(由脱附风量控制阀自动控制)，保持浓缩倍率及脱附浓度的稳定。
混合废气通过RTO主风机的增压，进入蓄热式氧化炉进行氧化。
RTO的辅助燃烧系统的输出由PLC自动控制，废气中的有机物浓度较高时，燃烧器输出减少或停止工作。
经处理后的废气通过烟囱排放到大气中。
2.1 系统自动应急装置
系统由PLC自动控制，通过传感器自动调节参数，感知故障或工作异常，报警或调整工作状态。
2.2 压力损失过大报警
对于可能堵塞造成压力损失过大的设备，如前处理过滤器、浓缩机及RTO炉等均带有压差开关，提供报警功能。
2.3 过热控制及报警
RTO炉内温度设定为820℃，超过设定温度，燃烧器自动调节热量供应，减少供热量，温度升至850℃时停止供热。在停止供热后温度继续上升(VOC供热量超过系统需求热量)，超过900℃，冷旁路风门自动打开，向炉内排入浓缩机脱附气体，降低温度。如冷旁路风门打开后，温度继续上升至950℃，系统停止工作。
浓缩机的沸石材料工作温度通常在25~240℃之间，可承受温度为400℃，每个工作区的进出口均由温度传感器，提供报警功能，防止出现过热。
3. 性能保证
3.1 挥发性有机物
|
项目 |
进气浓度mg/m3 |
排气浓度mg/Nm3 |
处理效率% |
备注 |
|
浓缩机 |
47 |
2.4 |
95 |
? |
|
蓄热式氧化炉 |
740 |
37 |
95 |
? |
|
系统总量 |
47 |
5 |
90 |
? |
注：排放甲苯、二甲苯处理效率≥90%，排放浓度＜5 mg/Nm3 ；
非甲烷总烃总量处理效率≥90%，排放浓度＜5mg/Nm3，排放速率＜0.6kg/h
? 系统处理后远低于河北地方标准。
3.2 废气处理效率
行业
工艺设施
污染物项目
允许排放浓度
去除效率
污染物排放监控位置
表面涂装业
有机废气排放口
非甲烷总烃
60
70%（ 1）
苯
1
—
甲苯与二甲苯合计
20
—

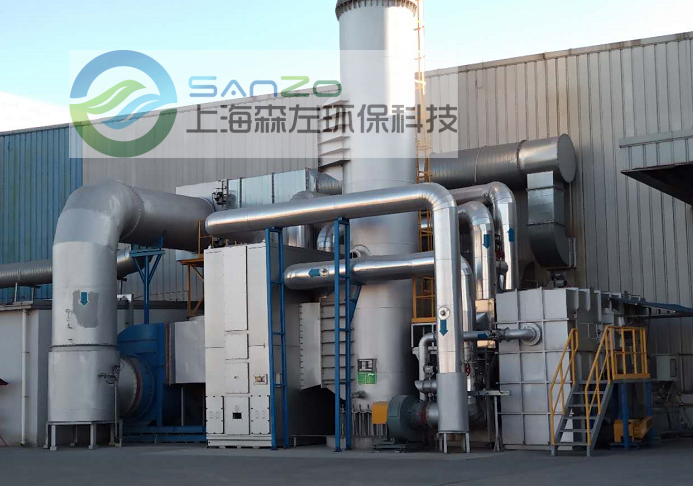

注：VOC处理系统完工后按设计参数检测处理结果满足客户和当地环保排放要求，已交付使用。
